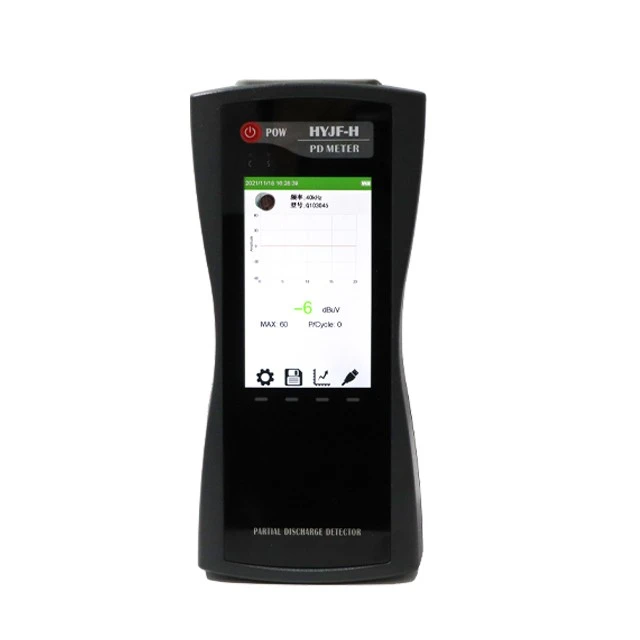

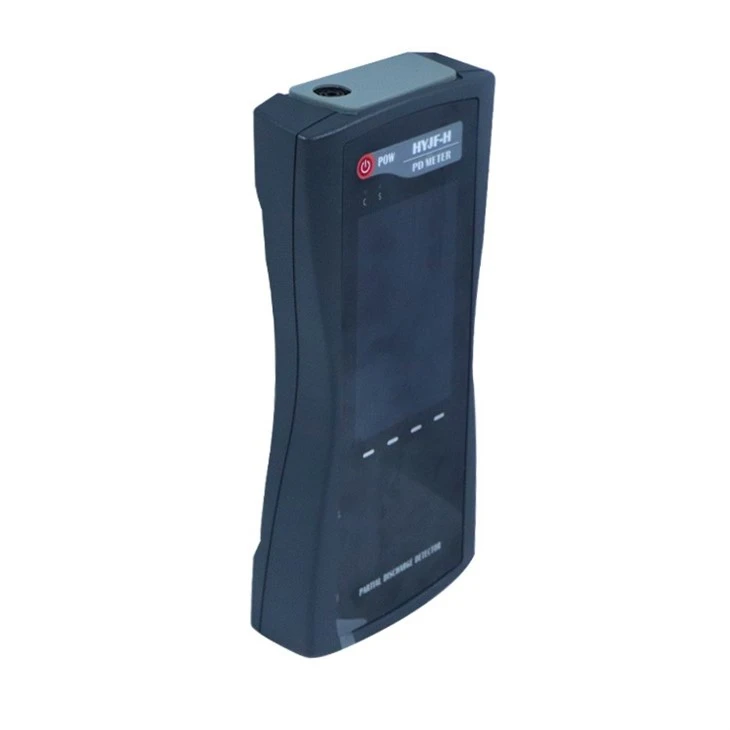

Εισαγωγή Προϊόντος
Αυτό το προϊόν μπορεί να χρησιμοποιηθεί ευρέως στην ανίχνευση μερικής εκφόρτισης του συστήματος ισχύος, συμπεριλαμβανομένου εξοπλισμού μεταγωγής υψηλής τάσης, ντουλαπιού δικτύου δακτυλίου, μετασχηματιστή τάσης / ρεύματος, μετασχηματιστή (συμπεριλαμβανομένου μετασχηματιστή ξηρού τύπου), GIS, εναέριας γραμμής, καλωδίων και άλλου εξοπλισμού ανίχνευσης κατάστασης μόνωσης, μέσω τους ακόλουθους δείκτες για τη μέτρηση του βαθμού εκφόρτισης του ηλεκτρικού εξοπλισμού:
Ανίχνευση μερικής έντασης εκφόρτισης:Με τη μέτρηση του σήματος εκφόρτισης σε έναν κύκλο συχνότητας ισχύος, η μερική ένταση εκφόρτισης χαρακτηρίζεται σύμφωνα με τη μέγιστη τιμή (dB) στην ακολουθία παλμών εκφόρτισης.
Ανίχνευση συχνότητας μερικής εκφόρτισης:Με τη μέτρηση του σήματος εκφόρτισης σε έναν κύκλο συχνότητας ισχύος, ο παλμός εκφόρτισης εξάγεται και η συχνότητα μερικής εκφόρτισης χαρακτηρίζεται σύμφωνα με τον αριθμό των παλμών εκφόρτισης.
Παράμετρος προϊόντος
|
Μέτρηση TEV |
Μέτρηση ΑΕ |
|||
|
Εύρος μέτρησης |
0-60 dBmV |
Εύρος μέτρησης |
-6dBμV έως 68dBμV |
|
|
Ψήφισμα |
1dB |
Ψήφισμα |
1dB |
|
|
Ακρίβεια |
±1dB |
Ακρίβεια |
±1dB |
|
|
Μέγιστος παλμός ανά κύκλο |
1400 |
Εύρος Συχνοτήτων |
20~200 kHz |
|
|
Ζώνη συχνοτήτων μέτρησης |
3~100MHz |
|
|
|
|
Μέτρηση ΑΑ |
UHFμέτρηση |
|||
|
Εύρος μέτρησης |
-6dBμV~68dBμV |
Συχνότητα ανίχνευσης |
300-2000MHz |
|
|
Ψήφισμα |
1dB |
Εύρος μέτρησης |
0-60 dBmV |
|
|
Ακρίβεια |
±1dB |
Ευαισθησία |
＜1dBm |
|
|
Κεντρική συχνότητα αισθητήρα |
40 kHz |
Ζώνη συχνοτήτων αισθητήρα |
300-2000MHz |
|
|
Μέτρηση HFCT |
||||
|
Αντίσταση μετάδοσης αισθητήρα |
5mV/mA |
|||
|
Συχνότητα ανίχνευσης |
1-30MHz |
|||
|
Ευαισθησία |
Λιγότερο ή ίσο με 50 pC |
|||
|
Μηχανήματα υπολογιστών |
||||
|
Κέλυφος |
ABS |
|||
|
Οθόνη |
4.0 ιντσών οθόνη RGB LCD, ανάλυση 800*480 |
|||
|
Ακρίβεια δειγματοληψίας |
12 bit |
|||
|
Λειτουργία συγχρονισμού |
Εσωτερικός συγχρονισμός, εξωτερικός συγχρονισμός |
|||
|

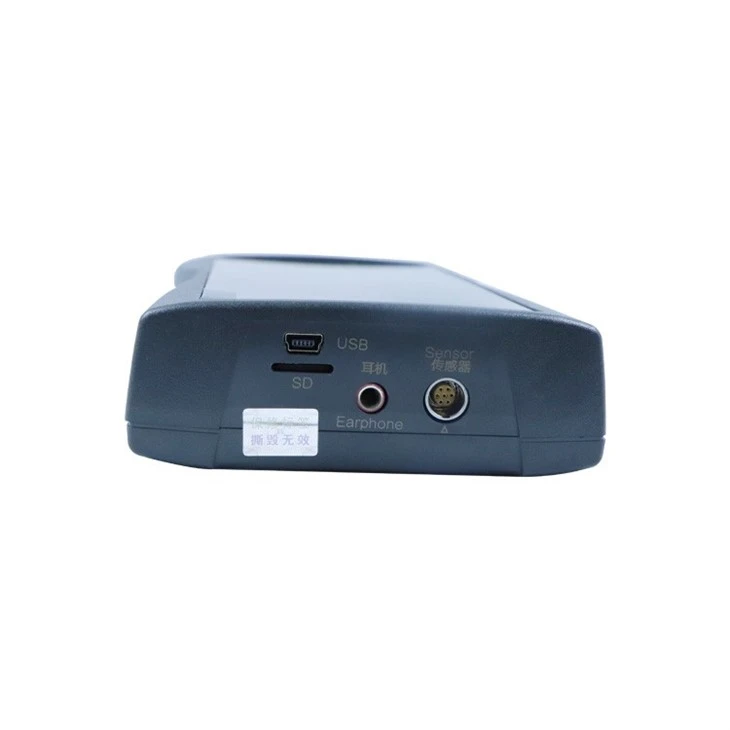

Συνδετήρας |
Διασύνδεση USB (επίσης είσοδος φορτιστή) Υποδοχή στερεοφωνικών ακουστικών 3,5 mm Διεπαφή εισόδου εξωτερικού αισθητήρα |
Wifi
|
||
|
Ακουστικό |
8 Ω ελάχιστο |
|||
|
κάρτα SD |
Τυπική διαμόρφωση 16G ~ 64G |
|||
|
Ενσωματωμένη μπαταρία |
Μπαταρία λιθίου 3,7V/5000mAh |
|||
|
Ώρες λειτουργίας |
Περίπου. 6 ώρες |
|||
|
Αλογο αξιωματικού |
AC 90-264V ή DC 5V |
|||
|
Θερμοκρασία λειτουργίας |
-20 ~ 50 μοίρες |
|||
|
Υγρασία |
20-85% σχετική υγρασία |
|||
|
Όγκος και βάρος |
210*100*35(mm) 0,4KG(κεντρικός υπολογιστής) |
|||

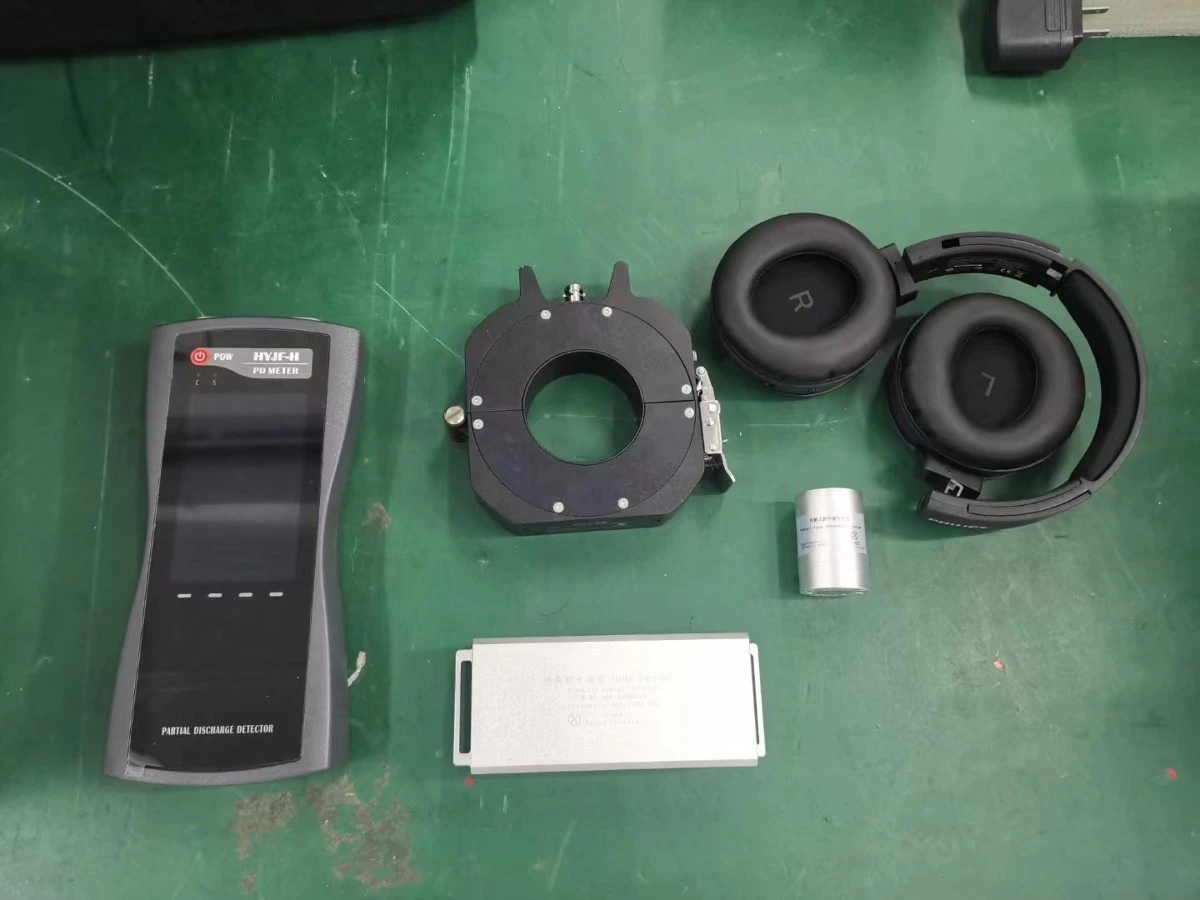

Εξωτερικοί αισθητήρες
|
Αισθητήρας υπερήχων επαφής |
|
Χρησιμοποιείται για ανίχνευση μερικής εκφόρτισης μετασχηματιστών, GIS, κινητήρων κ.λπ. Συχνότητα: 40 ~ 150 kHz |
|
Μετασχηματιστής υψηλής συχνότητας |
|
Χρησιμοποιείται για ανίχνευση μερικής εκφόρτισης καλωδίου Συχνότητα: 1-30MHz |
|
Αισθητήρας UHF |
|
Χρησιμοποιείται για ανίχνευση μερικής εκφόρτισης GIS Συχνότητα: 300-2000MHz |
|
Συμπυκνωτής κυμάτων |
|
Χρησιμοποιείται για μονωτή, ανίχνευση εναέριων γραμμών Συχνότητα: 40~ 200kHz |
Χαρακτηριστικό προϊόντος και εφαρμογή
1. Διαμορφώστε διαφορετικούς αισθητήρες για να επιτύχετε ανίχνευση μερικής εκφόρτισης σχεδόν όλου του ηλεκτρικού εξοπλισμού υψηλής τάσης.

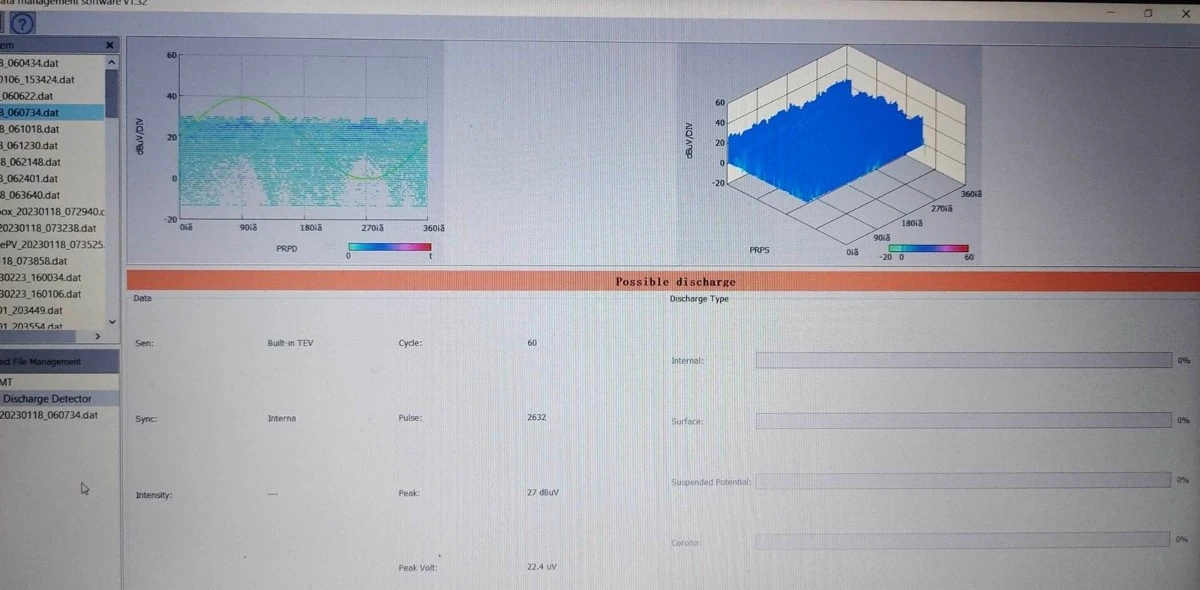

2. Παρέχετε κυματομορφή πεδίου χρόνου, PRPD, PRPS και άλλα μοτίβα εκφόρτισης για να πραγματοποιήσετε την ανάλυση διαφορετικών τύπων εκφόρτισης.
3. Η ανθρωποποιημένη διεπαφή ανθρώπου-μηχανής διευκολύνει τη διαχείριση δεδομένων διαφορετικών συσκευών.

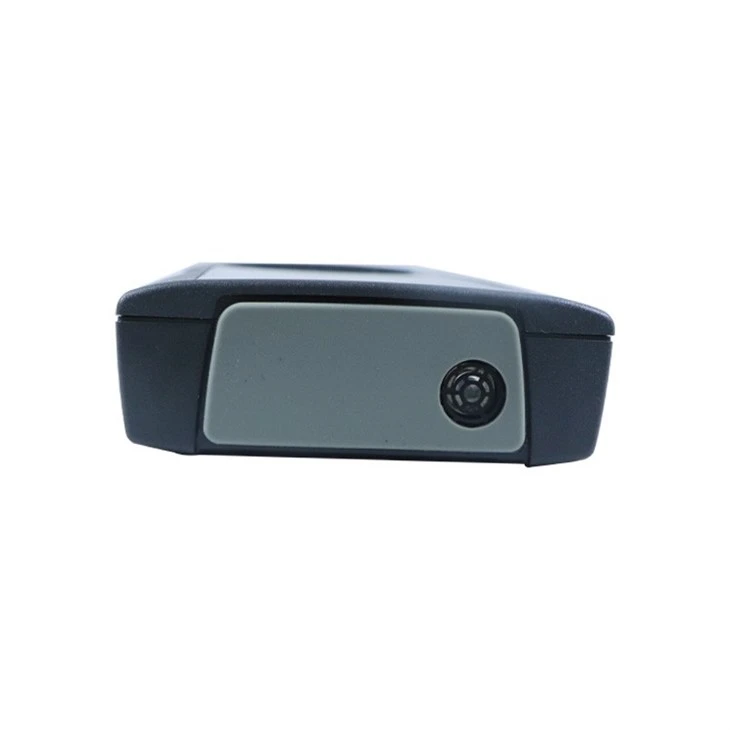

4. Ενσωματωμένος αισθητήρας υπερήχων και αισθητήρας μεταβατικής τάσης γείωσης (εφεξής TEV), ο οποίος μπορεί να συνδεθεί με ειδικούς αισθητήρες όπως μετασχηματιστές, GIS, εναέριες γραμμές, καλώδια κ.λπ.
5. Υιοθετεί μη παρεμβατική μέθοδο ανίχνευσης, δεν χρειάζεται να απενεργοποιηθεί κατά τη διαδικασία δοκιμής, δεν χρειάζεται να διαμορφώσετε πρόσθετη πηγή υψηλής τάσης, είναι πιο βολικό στη χρήση από τον παραδοσιακό παλμικό ανιχνευτή μερικής εκφόρτισης.
6. Το εύρος εύρους ζώνης δοκιμής είναι 30kHz ~ 2,0 GHz, το οποίο είναι κατάλληλο για αρχές ανίχνευσης διαφόρων ζωνών συχνοτήτων.
Λεπτομέρειες Προστασίας

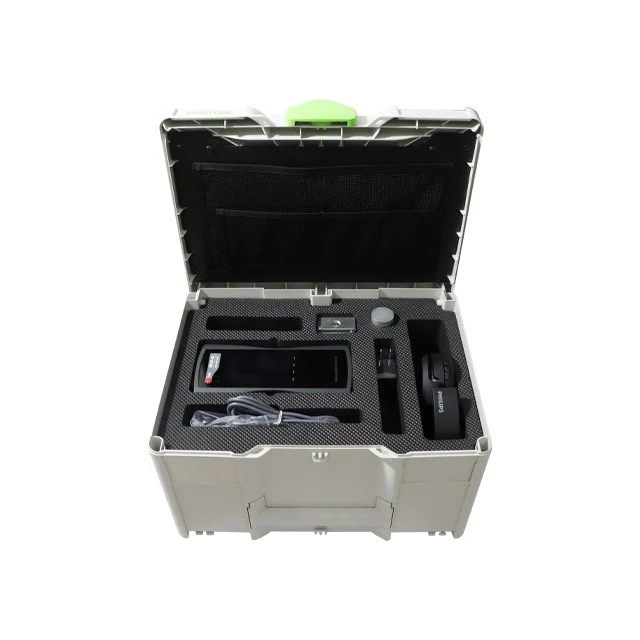

Αξεσουάρ
|
Ονομα |
Ποσ |
Μονάδα |
Σημείωμα |
|
|
1 |
Κεντρικός υπολογιστής ανίχνευσης |
1 |
σειρά |
Τυπική διαμόρφωση |
|
2 |
Αισθητήρας υπερήχων εξωτερικής επαφής |
1 |
τεμ |
Προαιρετικό, χρησιμοποιείται για ανίχνευση μερικής εκφόρτισης μετασχηματιστών, GIS, κινητήρων κ.λπ. |
|
3 |
Μετασχηματιστής υψηλής συχνότητας |
1 |
τεμ |
Προαιρετικό, χρησιμοποιείται για ανίχνευση μερικής εκφόρτισης καλωδίου |
|
4 |
Αισθητήρας UHF |
1 |
τεμ |
Τυπική διαμόρφωση |
|
5 |
Δοκιμαστική γραμμή |
1 |
σειρά |
Τυπική διαμόρφωση |
|
6 |
Αλογο αξιωματικού |
1 |
τεμ |
Τυπική διαμόρφωση |
|
7 |
Καλώδιο USB |
1 |
τεμ |
Φόρτιση και επικοινωνία δεδομένων υπολογιστή |
|
8 |
Εγχειρίδιο |
1 |
τεμ |
|
|
9 |
Έκθεση ελέγχου από το εργοστάσιο |
1 |
τεμ |
|
|
10 |
Πιστοποιητικό συμμόρφωσης |
1 |
τεμ |
|
|
11 |
Κάρτα Εγγύησης |
1 |
τεμ |
|
FAQ
1. Διανομή:Γρήγορη παράδοση και ευέλικτος τρόπος μεταφοράς
2. Πληρωμή:Επιλέξτε όρους πληρωμής και τρόπο πληρωμής που σας βολεύει
3. Υπηρεσία πώλησης:24-ώρα επικοινωνίας στο διαδίκτυο, επιλέξτε το σωστό μοντέλο εξοπλισμού σύμφωνα με το αίτημά σας, δώστε την καλύτερη προσφορά, υποστήριξη προσαρμογής
4. Περίοδος εγγύησης:Όλες οι εγγυήσεις ποιότητας του μηχανήματος για ένα έτος και τεχνική υποστήριξη εφ' όρου ζωής για εσάς. Ηλεκτρονική απάντηση σε τεχνικά προβλήματα των πελατών.
Επίσκεψη Πελάτη

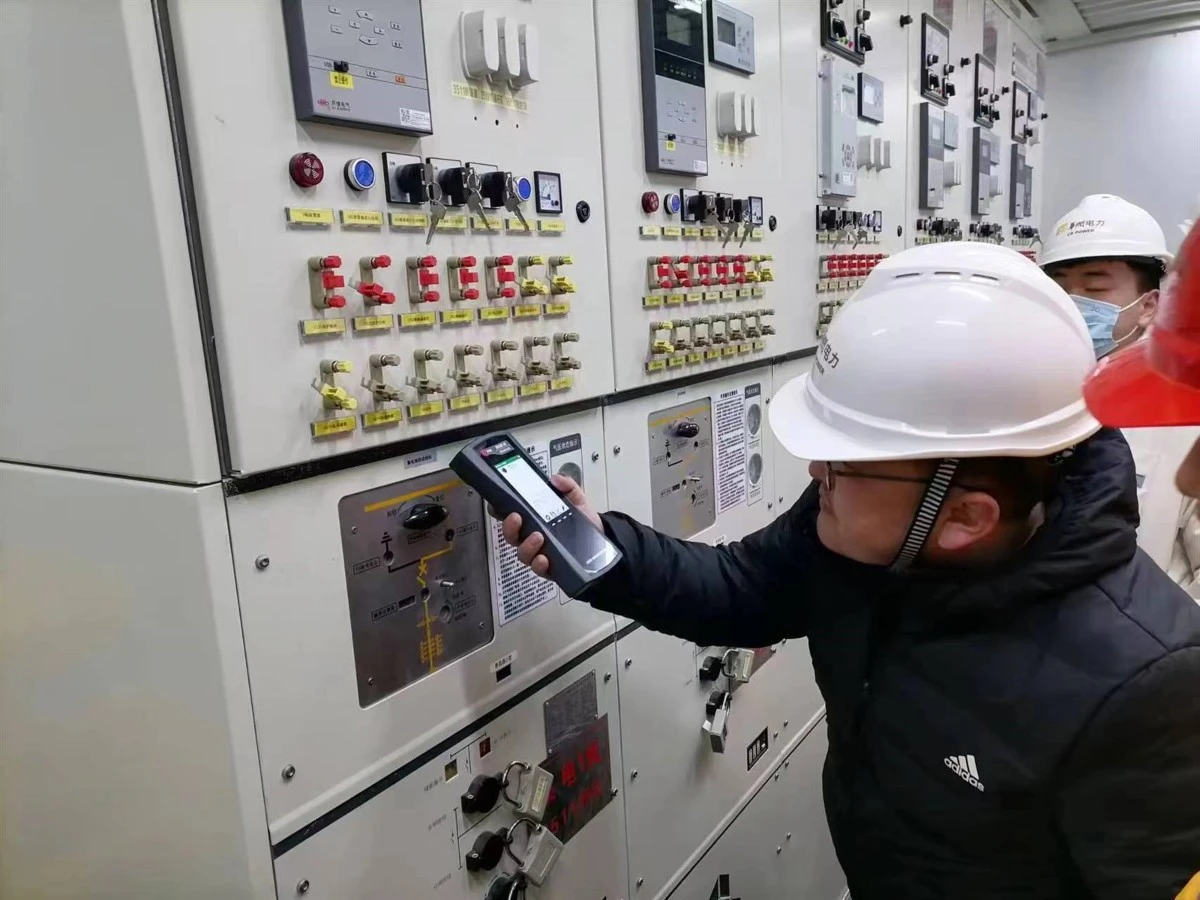

Επιτόπια εξυπηρέτηση
