Για τον μηχανικό ενέργειας, μια τυπική δοκιμή AC Withstand (Hipot) είναι συχνά ένα δυαδικό "Pass/Fail". Ωστόσο,Δοκιμή μερικής εκκένωσης (PD).χρησιμεύει ως η "MRI του ηλεκτρικού δικτύου"-παρέχοντας μια μη-καταστροφική, υψηλής-ανάλυσης εξέταση της μοριακής υγείας του συστήματος μόνωσης ενός μετασχηματιστή.
Καθώς οι μετασχηματιστές γερνούν και τα πλέγματα καταπονούνται, η γνώση των διαγνωστικών PD είναι κρίσιμη για τη μετάβαση από την αντιδραστική επισκευή σεΣυντήρηση βάσει συνθήκης-(CBM).
1. The Physics of Insulation Decay: Why PD Matters
Η μερική εκφόρτιση είναι μια τοπική ηλεκτρική βλάβη που δεν γεφυρώνει πλήρως το κενό μεταξύ δύο αγωγών υπό πίεση υψηλής-τάσης. Στους μετασχηματιστές ισχύος, η PD εμφανίζεται συνήθως σε:
Κενά αερίου:Φυσαλίδες στο λάδι του μετασχηματιστή.
Αποκόλληση:Διάκενα αέρα μεταξύ των μονωτικών στρωμάτων χαρτιού.
Επιφανειακή μόλυνση:Αγώγιμα μονοπάτια σε πιεστήριο ή δακτυλίους.
Ο κίνδυνος της ΠΔ είναι σωρευτικός. Κάθε γεγονός εκφόρτισης απελευθερώνει μια μικροσκοπική ποσότητα ενέργειας, δημιουργώνταςUV ακτινοβολία, όζον και θερμότητα, που προοδευτικά «διαβρώνει» τη συμπαγή μόνωση μέχρι να συμβεί μια καταστροφική λάμψη
2. Μεθοδολογίες μέτρησης: IEC 60270 και πέρα
Α. Η Γαλβανική Μέθοδος (IEC 60270)
Ο χρυσός κανόνας της βιομηχανίας παραμένει οΗλεκτρική (Συμβατική) Μέθοδοςορίζεται από το IEC 60270.
Η παράμετρος:ΜέτραΦαινόμενη χρέωση (qq)σε picocoulombs (pC).
Η Ρύθμιση:Χρησιμοποιεί έναν πυκνωτή σύζευξης (CkCk) και μια αντίσταση μέτρησης (ZmZm) που συνδέονται με τους δακτυλίους του μετασχηματιστή.
Το πλεονέκτημα:Είναι ποσοτικοποιήσιμο και επιτρέπει την ακριβή βαθμονόμηση. Για τους μηχανικούς, η διατήρηση ενός επιπέδου θορύβου περιβάλλοντος κάτω από 10-50 pC είναι η κύρια πρόκληση σε περιβάλλοντα πεδίου.
Β. Ανίχνευση UHF (Ultra High Frequency).
Σε περιβάλλοντα με υψηλό-θόρυβο, τοΜέθοδος UHF (300 MHz – 1,5 GHz)είναι ανώτερη. Επειδή η μεταλλική δεξαμενή του μετασχηματιστή λειτουργεί ως "Κλουβί Faraday", μπλοκάρει την εξωτερική EMI (Ηλεκτρομαγνητική Παρεμβολή), επιτρέποντας στους αισθητήρες UHF που εισάγονται μέσω βαλβίδων λαδιού να συλλαμβάνουν τα "καθαρά" σήματα εσωτερικής εκφόρτισης.
Γ. Ακουστική εκπομπή (AE)
Οι ακουστικοί αισθητήρες (πιεζοηλεκτρικοί) χρησιμοποιούνται κυρίως γιαθέση σφάλματος. Υπολογίζοντας τον χρόνο-της-διαφοράς πτήσης μεταξύ μιας ηλεκτρικής σκανδάλης και του μηχανικού "χτύπημα" μιας εκφόρτισης, οι μηχανικοί μπορούν να τριγωνοποιήσουν την τρισδιάστατη θέση του ελαττώματος μέσα στη δεξαμενή.
3. Αναγνώριση προτύπων: Αποκρυπτογράφηση του χάρτη PRPD
Το πιο ισχυρό εργαλείο στο οπλοστάσιο ενός διαγνωστικού μηχανικού είναι τοΦάση-Επιλυμένη μερική εκκένωση (PRPD)πρότυπο. Σχεδιάζοντας το μέγεθος του παλμού και μετρώντας στη φάση ημιτονοειδούς κύματος 50/60 Hz, μπορούμε να αναγνωρίσουμε την "υπογραφή" του σφάλματος:
| Σχήμα Μοτίβου | Τυπική διάγνωση | Επίπεδο Κινδύνου |
|---|---|---|
| Συμμετρικά "Bunny Ears" | Εσωτερική κενή εκκένωση (φυσαλίδες/κενά) | Ψηλά- Κίνδυνος παρακέντησης. |
| Ασύμμετρα "Brushes" στο Peaks | Σημείο-προς-επίπεδο Corona (αιχμηρή άκρη στον αγωγό) | Μέσον- Προκαλεί γήρανση του λαδιού. |
| Διασκορπισμένα «Σύννεφα» κοντά στο Zero Crossing | Παρακολούθηση επιφάνειας σε φράγματα μόνωσης | Κρίσιμος- Απαιτείται άμεση παρέμβαση. |
4. Συσχέτιση PD με Ανάλυση Διαλυμένων Αερίων (DGA)
Για μια ολοκληρωμένη διάγνωση, τα δεδομένα PD δεν πρέπει ποτέ να είναι μόνα τους. Πρέπει να συσχετιστεί μεΑποτελέσματα DGA:
Υψηλό H2H2 (Υδρογόνο) + Χαμηλό C2H2C2H2 (Ακετυλένιο):Προτείνει έντονα ενεργή μερική εκκένωση.
Ανάλυση Τάσεων:Εάν τα επίπεδα pC διπλασιαστούν παράλληλα με την αύξηση του Υδρογόνου, η μόνωση βρίσκεται σε φάση εκθετικής αποσύνθεσης.
5. Προκλήσεις πεδίου: Καταστολή σημάτων "Ghost".
Στο ενδιάμεσο επίπεδο, η αξία ενός μηχανικού είναι μέσαΜετριασμός θορύβου. Οι κοινές στρατηγικές πεδίου περιλαμβάνουν:
Τεχνικές Gating:Ψηφιακή παράβλεψη σημάτων που εμφανίζονται κατά τη διάρκεια συγκεκριμένων χρονικών παραθύρων (π.χ. εναλλαγή θυρίστορ).
Φιλτράρισμα συχνότητας:Μετατόπιση του εύρους ζώνης μέτρησης για αποφυγή τοπικών ραδιοφωνικών ή κυψελοειδών παρεμβολών.
Διαφορικά Ισορροπημένα Κυκλώματα:Χρησιμοποιώντας δύο πανομοιότυπους δακτυλίους για την εξάλειψη του κοινού-θορύβου λειτουργίας.
Οδήγηση απόδοσης επένδυσης μέσω της επέκτασης Life-
Για έναν μετασχηματιστή 100 MVA, μια καταστροφική βλάβη μπορεί να κοστίσει εκατομμύρια σε διακοπές λειτουργίας και περιβαλλοντικό καθαρισμό.Δοκιμή μερικής εκκένωσηςπαρέχει την τεχνική πρόβλεψη για τον προγραμματισμό μιας "χειρουργικής" επισκευής-αντικαθιστώντας έναν μεμονωμένο δακτύλιο ή-σφίξιμο εκ νέου ενός καλωδίου-αντί για την αντικατάσταση ολόκληρης της μονάδας.

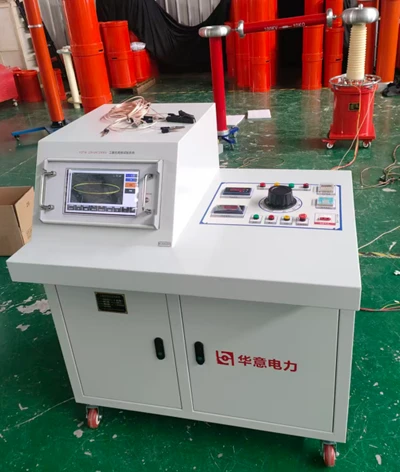

ΣτοHuayi,παρέχουμε τους-ανιχνευτές PD υψηλής ευαισθησίας και τις πηγές συντονισμού ισχύος που απαιτούνται για την εκτέλεση εργαστηριακών-διαγνωστικών βαθμού στις πιο δύσκολες συνθήκες πεδίου.
